Магнитный сепаратор решетка (СМР)

magnifying-glass

магнитный сепаратор СМР в составе производственной линии

 Возможные продукты сепарации Любые сыпучие продукты: зерно, комбикорм, крупы, сахар, пищевые ингредиенты, сухие завтраки, кофе, строительные смеси, пластиковые гранулы
Возможные места установки  Трубопровод, приёмный бункер
Возможные варианты очистки  Ручная, механическая (извлекающиеся стержни)

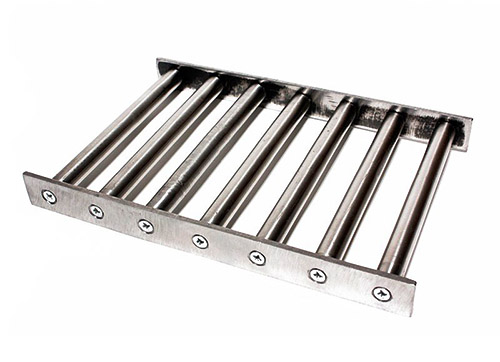

СМР представляют собой системы магнитных стержней на основе мощных магнитов из редкоземельного сплава, расположенных в один или более рядов. В многорядном исполнении вероятность прохождения ферромагнитных включений через решётку сводится к минимуму, так как магнитное поле равномерно распределяется на всё проходное сечение решетки. СМР выполняются в виде различных геометрических форм в зависимости от места установки (круг, прямоугольник, конус, пирамида).

Поток сыпучего материала или жидкости, проходя сквозь решетку, попадает в мощное магнитное поле, под действием которого ферромагнитные включения задерживаются на поверхности стержней решётки, а немагнитный сепарированный продукт, двигаясь дальше, переходит на следующую стадию транспортировки.

В зависимости от исполнения очистка СМР может производиться ручным (щётки, ветошь) и механизированным (извлекающиеся стержни) способом.

Типовые характеристики стержневых магнитных сепараторовsmr3d-2smr3d-1

Круглые стержневые сепараторы

Круглые Рядность c, мм d, мм N, шт. Очистка
СМР-1-100-18-3 1 100 18 3 Ручная
СМР-1-200-25-4 1 200 25 4 Ручная
СМР-2-300-23-11 2 300 23 11 Ручная
СМР-1-400-25-8А 1 400 25 8 Механическая

Прямоугольные стержневые сепараторы

Прямоугольные Рядность a, мм b, мм d, мм N, шт. Очистка
СМР-1-100×100-18-3 1 100 100 18 3 Ручная
СМР-2-200×200-23-7А 2 200 200 23 7 Механическая
СМР-1-300×400-18-6 1 300 400 18 6 Ручная
СМР-2-500×500-23-19 1 500 500 23 19 Ручная
